| 一、品种及结构 |
钢衬PP、PE、PVC管道，包括有直管与弯头、三通、四通、异径管（大小头）等管配件。此产品外为两端带法兰的钢外壳，内用PP、PE、PVC等塑料管衬里，塑料翻边在钢法兰密封面上。

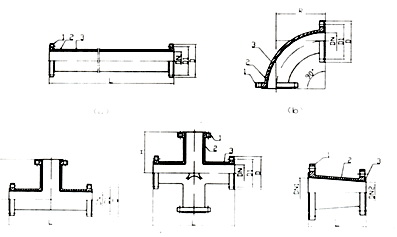

其结构如下图所示： |
|
|
|
a.直管（1.法兰 2.钢壳 3.塑料衬里） b.弯头 c.三通 d.四通 e.异径管 |
| 二、产品规格 |
| 本产品有公称通径（DN）25,32,40,50,65,80,100,125,150,200,250,300（mm）…等系列。 |
| 三、塑料内衬管厚度 |
| 公称通径(mm) |
25 |
32 |
40 |
50 |
65(70) |
80 |
| 厚 度(mm) |
3.0 |
3.5 |
3.5 |
4.0 |
4.0 |
4.5-5.0 |
| 公称通径(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
| 厚 度(mm) |
5.0 |
5.5 |
5.5 |
6.0 |
6.5 |
7-7.5 | |
|
四、钢外壳材质与规格 |
| 公称通径(mm) |
25 |
32 |
40 |
50 |
65(70) |
80 |
| 钢管规格(mm) |
32×3 |
38×3 |
45×3 |
57×3.5 |
73×4(76×3) |
89×4.5 |
| 公称通径(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
| 钢管规格(mm) |
108×4 |
133×4 |
159×4.5 |
216×6 |
273×7 |
325×8 | |
| 五、管配件材质 |
| 根据不同情况，采用钢制或铸件制作。 |
| 六、成品安装连接尺寸 |
| 成品是由塑料内衬管与钢外套两部分组成。每一成品两端均带有塑料翻边的法兰，便于安装连接。 |
| 1、法兰尺寸 |
| 定型管道产品按PN1.0Mpa(HC5010-58)标准。如下表所示： |
| 公称通径(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 法兰外径(D) |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
390 |
440 |
| 螺孔中心距(D1) |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
350 |
400 |
| 法兰厚(mm) |
14 |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
22 |
24 |
26 |
| 螺孔数(n) |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
8 |
8 |
12 |
12 |
| 螺孔直径(Ф) |
14 |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
23 |
23 |
23 |
23 | |
| 2、直管长管 |
| 一般定型长度为3m，但可根据客户需要生产供应短于3m的产品。 |
| 3、管配件安装尺寸 |
| 公称通径 |
90oC弯头 |
三通 |
四通 |
异径管
(大小头)
长L |
中心线R
(垂直法尘面至水平法兰中心线) |
横总长L |
垂直高H(横中心线至上法兰面) |
横直长相同L |
| 25 |
98 |
196 |
98 |
196 |
定型长一般为150，可根据客户需求加工长于或短于150的产品。 |
| 32 |
108 |
216 |
108 |
216 |
| 40 |
115 |
230 |
115 |
230 |
| 50 |
125 |
250 |
125 |
250 |
| 65 |
137 |
274 |
137 |
274 |
| 80 |
144 |
288 |
144 |
288 |
| 100 |
156 |
312 |
156 |
312 |
| 125 |
173 |
346 |
173 |
346 |
| 150 |
191 |
382 |
191 |
382 |
| 200 |
220 |
440 |
220 |
440 |
| 250 |
257 |
514 |
257 |
514 |
| 300 |
285 |
570 |
285 |
570 | |
| <注> 法兰与管配件尺寸也可根据客户要求，按国际或其它标准加工。 |
